赤外線吸収フィルター“ISKシリーズ”が支える光学機器

光を使う装置では、目的とする波長の『光』を遮断もしくは透過することが重要です。特に、光学機器に使用される光源の中には、目に見える光だけでなく、目には見えない『赤外線（熱線）』も同時に発生する場合があります。また、赤外線により発生した熱は、光学機器や周辺の部品へ影響を与えます。

そこで活躍するのが、赤外線吸収フィルター「ISKシリーズ」です。

五鈴精工硝子の「ISKシリーズ」は、赤外線を反射して遮るタイプのフィルターとは異なり、ガラスそのものが特定の波長の光を“吸収する”ことで赤外線を抑制します。さらには、「可視光をできるだけ透過しながら、赤外線を吸収する」という特性を持つ光学ガラスフィルターで、光学機器や医療機器などに搭載されています。

■「可視光を残す」ということ

赤外線をカットするだけなら、光をできるだけ通さないフィルターを使うという方法も考えられます。しかし、レーザー保護メガネや顕微鏡、観察装置などでは、対象物を明るく見たり、画像を正確に取得したりするために、十分な可視光量が必要です。そこで重要になるのが「赤外線は抑える。でも、可視光はできるだけ通す。」という考え方です。ISKシリーズは、光学機器に必要な可視光を確保しながら、赤外線による熱の影響を抑えるために使用されています。

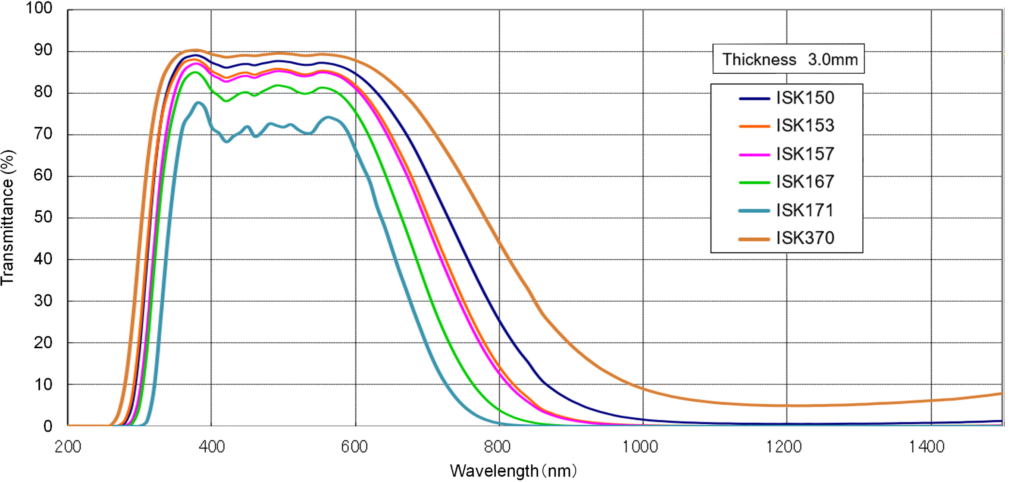

※具体的な透過特性については、透過率グラフをご覧ください。

■「YAGレーザー」と赤外線吸収ガラス

赤外線吸収ガラスの特性が活かされる代表的な例の一つが、YAGレーザーを使用する装置です。YAGレーザーでは、代表的な波長として1064nmが知られています。1064nmは人間の目には見えない近赤外領域にあります。つまり、レーザー光が存在していても、肉眼ではその光を直接見ることができません。このような光を扱う装置では、必要な可視光を確保しながら、レーザーの波長域を適切に抑えることが重要になります。そのため、赤外線吸収ガラスは、YAGレーザーを使用する装置で利用されています。

■用途に合わせた選択

赤外線吸収フィルターは、すべて同じ特性を持っているわけではありません。使用する装置や光源によって、

・どの波長を抑えたいのか

・どれだけ可視光を通したいのか

・フィルターをどの程度の厚さで使用するのか

・紫外線をどう扱うのか

など、求められる条件が異なります。

ISKシリーズでは、用途に応じて異なる特性を持つガラスをラインアップしています。

■ さまざまな光学機器を支えるISKシリーズ

赤外線吸収フィルターは、さまざまな分野で利用されています。

たとえば、

・YAGレーザーの遮断

・レーザー保護メガネ

・車載カメラ

・顕微鏡

・防熱フィルター

・医療用フィルター

などです。

「光は必要。でも熱はできるだけ入れたくない。」

そんな光学設計上の課題に対して、赤外線吸収ガラスという材料からアプローチできます。

■ 光学ガラスメーカーだからこそできること

赤外線吸収フィルターの性能は、単にガラスへ色を付ければ得られるものではありません。ガラスの組成、溶融条件、酸化還元状態など、さまざまな条件が光学特性に関係します。そのため、目的とする透過特性を安定して実現するには、ガラス製造に関する技術とノウハウが必要となります。五鈴精工硝子では、こうした光学ガラスの材料設計・製造技術を活かし、光学機器に求められるさまざまなフィルター用途に対応しています。

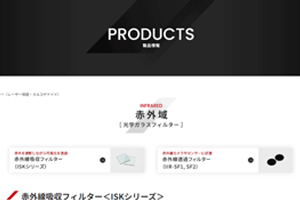

▶赤外線吸収フィルターISKの製品紹介ページはこちら

用途事例、透過率グラフを掲載しております。

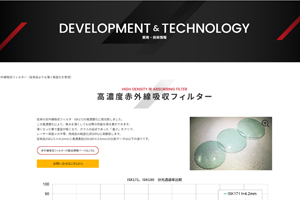

▶現在開発中の高濃度赤外線吸収フィルターの開発技術情報ページはこちら
